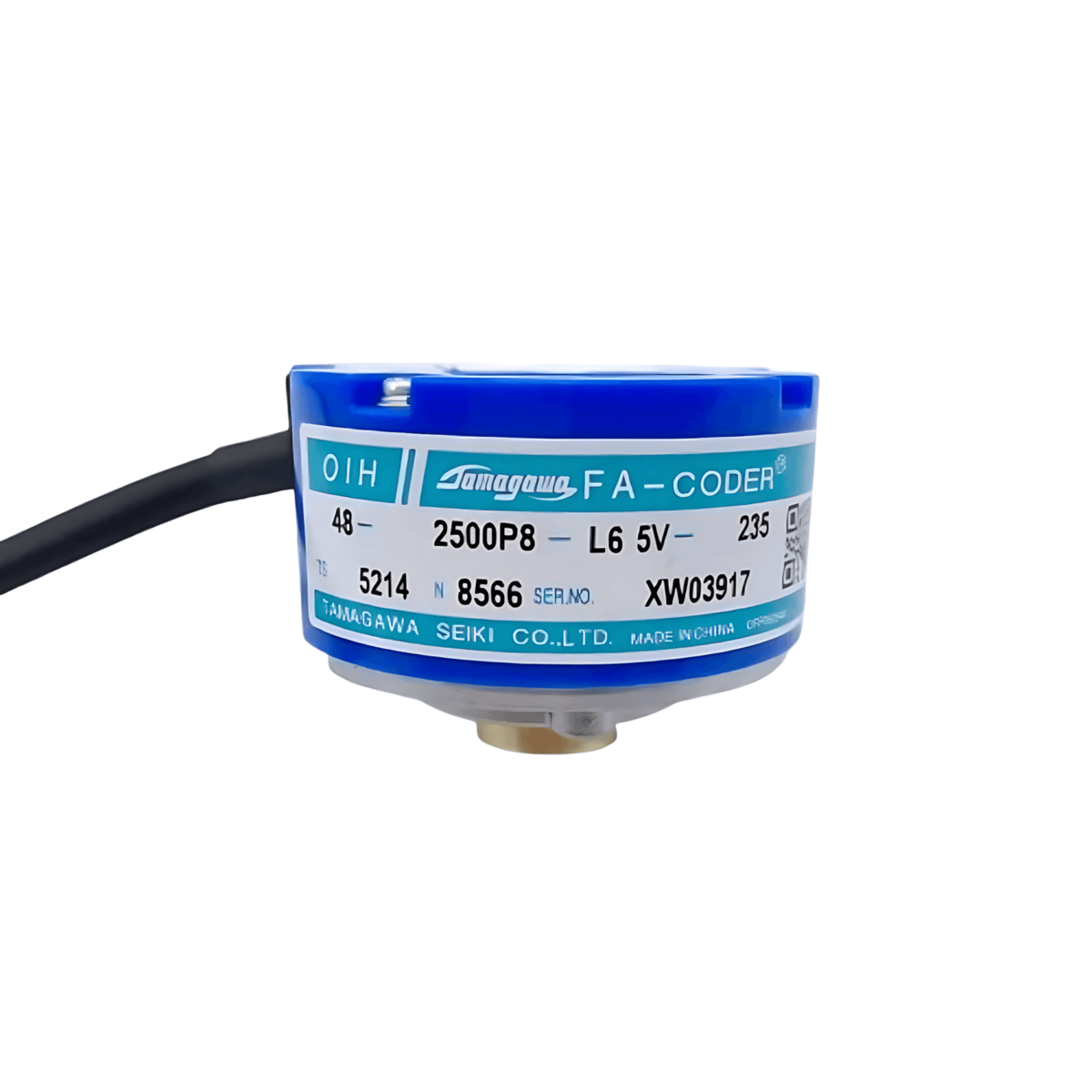

48-2500P8-L6-5V 2500P/R 5VDC TS5214 N8566 Энкодер

48-2500P8-L6-5V (TS5214 N8566) — это высокоточный инкрементальный оптический ротационный энкодер с внешним диаметром корпуса 48 мм, предназначенный для задач точного позиционирования и измерения скорости в промышленной автоматике.
Разрешение 2500 импульсов на оборот (P/R) обеспечивает высокую детализацию, что идеально для применения в сервоприводах, станках с ЧПУ, робототехнике и системах с высокой точностью.
Выходной сигнал — Line Driver (дифференциальный TTL, RS-422 совместимый), что гарантирует отличную помехоустойчивость и передачу сигнала на расстояния до 100–300 метров без искажений.
Питание 5 В постоянного тока (±5%) с низким потреблением тока делает энкодер совместимым с большинством контроллеров и драйверов сервосистем.
Модель TS5214 N8566 часто используется как прямой аналог популярных японских энкодеров (Tamagawa, Nemicon), с идентичными монтажными размерами и электрическими параметрами.
Корпус из алюминиевого сплава с классом защиты IP50 (стандарт), устойчив к пыли и легким механическим воздействиям в промышленных условиях.
Вал диаметром 8 мм с фланцевым креплением (стандартный фланец 48 мм) упрощает установку на двигатели, редукторы и валы оборудования.
Энкодер оснащен тремя каналами: A, B (квадратурные для определения направления вращения) и Z (индексный импульс один раз за оборот для референсной позиции).
Максимальная частота ответа до 300–500 кГц позволяет работать на высоких скоростях вращения (до 6000 об/мин механически) без потери импульсов.
Подходит для применения в станках ЧПУ, упаковочном оборудовании, текстильных машинах, лифтах, конвейерах и других системах, требующих высокой точности и надежности.
