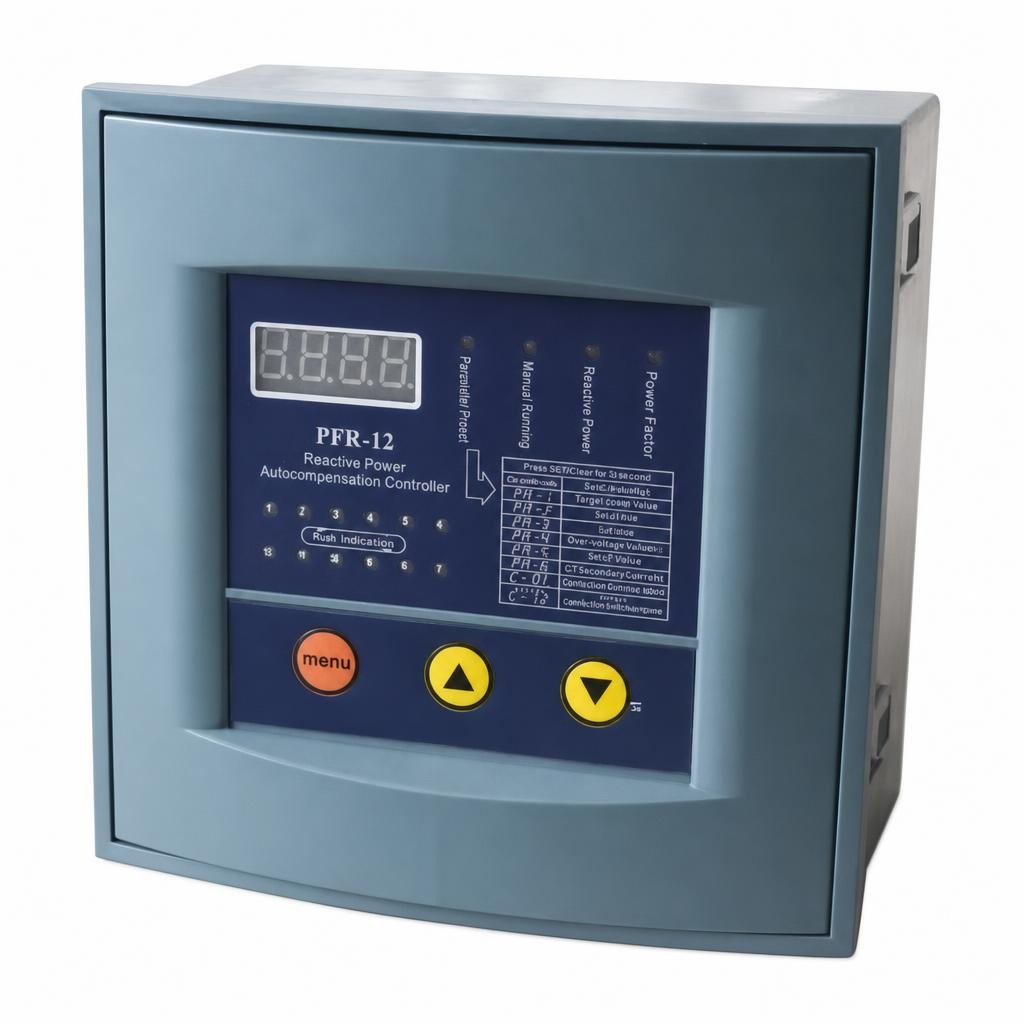

PFR-12 (JKW58) Контроллер реактивной мощности
Артикул · 317

PFR-12 (JKW58) Контроллер реактивной мощности

Nevel

424 400

UZS

Все цены указаны без учета НДС

Держать коэффициент мощности на заданном уровне, не переключая конденсаторные ступени вручную, — для этого в щит компенсации ставят контроллер реактивной мощности PFR-12 (JKW58). Регулятор работает в низковольтных конденсаторных установках (УКРМ): сравнивает текущий cos φ с уставкой, подключает очередную ступень, когда коэффициент опускается ниже заданного, и снимает её, когда он поднимается выше. Прибор рассчитан на батарею до 12 ступеней. Токовый вход принимает сигнал 0–5 А от трансформатора тока, контролируемая сеть — ~380 В или ~220 В. Выходы релейные: их контакты включают катушки контакторов, а конденсаторы коммутируют уже контакторы. Схема подключения начинается с трансформатора тока: его обычно ставят на вводе, до точки, где к шинам присоединена конденсаторная установка. Тогда контроллер видит ток нагрузки вместе с током батарей и верно оценивает, сколько ступеней держать включёнными. Первичный ток трансформатора подбирают под ток ввода, вторичный должен быть 5 А.

Подробнее

Детальное описание

Держать коэффициент мощности на заданном уровне, не переключая конденсаторные ступени вручную, — для этого в щит компенсации ставят контроллер реактивной мощности PFR-12 (JKW58). Регулятор работает в низковольтных конденсаторных установках (УКРМ): сравнивает текущий cos φ с уставкой, подключает очередную ступень, когда коэффициент опускается ниже заданного, и снимает её, когда он поднимается выше.

Прибор рассчитан на батарею до 12 ступеней. Токовый вход принимает сигнал 0–5 А от трансформатора тока, контролируемая сеть — ~380 В или ~220 В. Выходы релейные: их контакты включают катушки контакторов, а конденсаторы коммутируют уже контакторы.

Схема подключения начинается с трансформатора тока: его обычно ставят на вводе, до точки, где к шинам присоединена конденсаторная установка. Тогда контроллер видит ток нагрузки вместе с током батарей и верно оценивает, сколько ступеней держать включёнными. Первичный ток трансформатора подбирают под ток ввода, вторичный должен быть 5 А.

Характеристики

Характеристики появятся скоро

Аналоги и замены

О категории

Контроллеры реактивной мощности

Контроллеры реактивной мощности управляют ступенями конденсаторных установок, автоматически подключая косинусные конденсаторы для поддержания целевого cos φ. В этом разделе ведется продажа контроллеров реактивной мощности в Ташкенте для автоматизации систем компенсации и снижения нагрузок на трансформаторы.
